SWAINS面波处理软件

简介

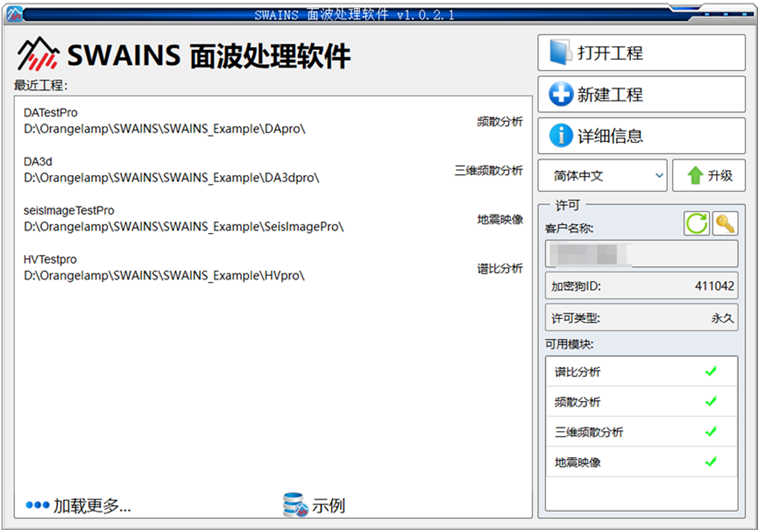

SWAINS是由北京桔灯地球物理勘探股份有限公司自主研发、编写的一款地震面波数据处理软件，主要包括包含“谱比分析”模块、“频散分析”模块、“三维频散分析”模块和“地震映像”模块。可进行三分量的谱比反演、多道主动源/被动源面波单独或联合反演。兼容多种标准地震数据格式，人性化的树状工程管理，简化了数据导入/出及软件操作，更注重关键参数的选取及数据处理质量。其中谱比分析反演能直接处理得到基岩相对高程剖面和剪切波速剖面。“三维频散分析”模块是“频散分析”模块的升级版，能够把主动源/被动源地震数据最终处理成三维剖面结果。

特点

二维频散分析

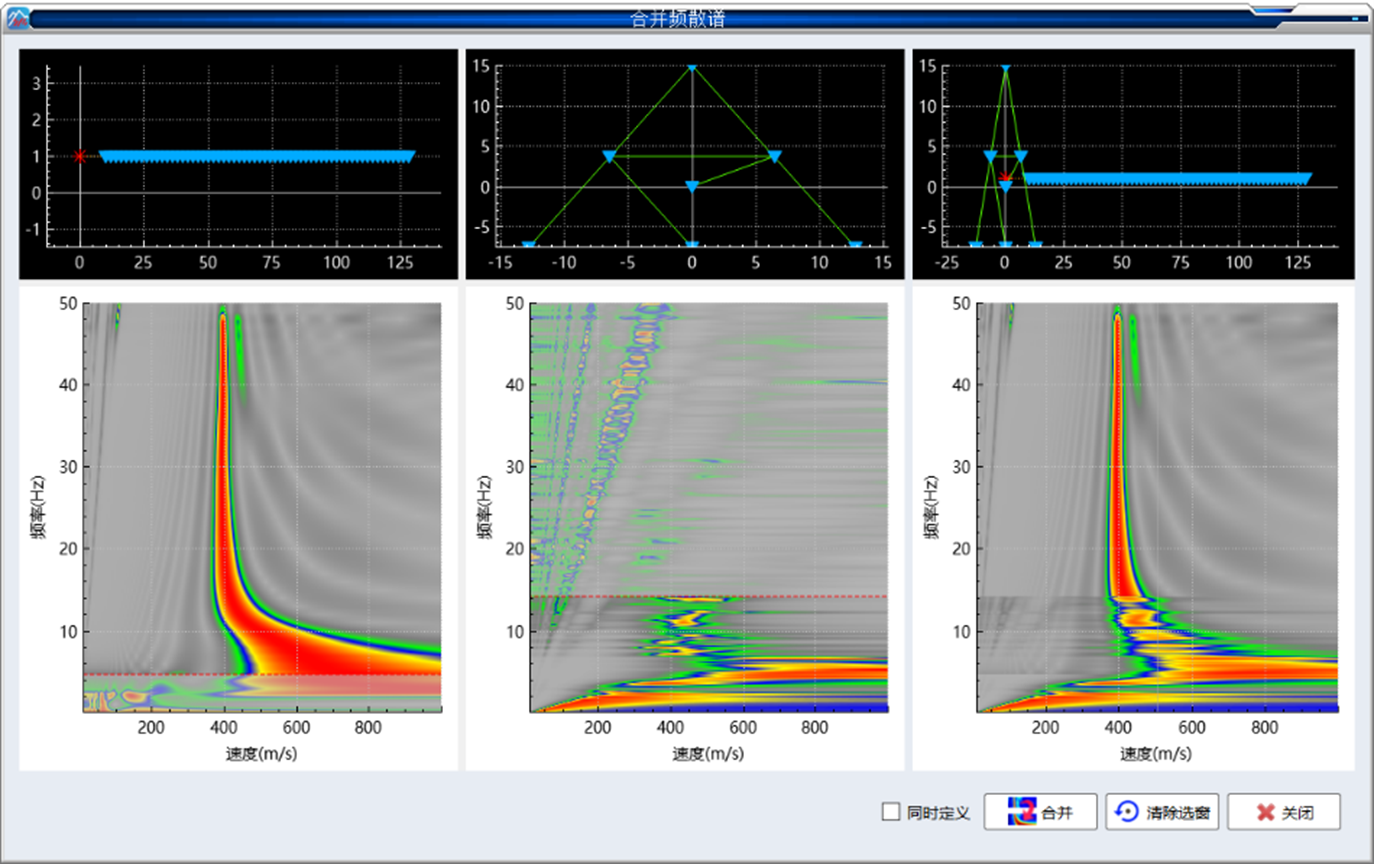

SWAINS的频散分析模块，包含了主动源、被动源以及联合工区的数据处理，批处理运算功能效率高，并提供频散谱图合并、时间分段、中心道更换等高级功能。主要处理流程为，新建测线测点、导入原始数据、建立观测系统、噪声切除、计算频散谱、拾取频散曲线、反演剪切波速度剖面。

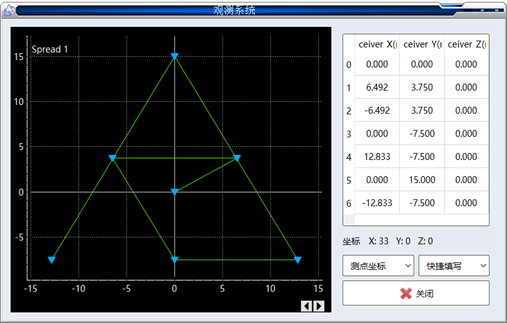

1、观测系统定义简洁直观

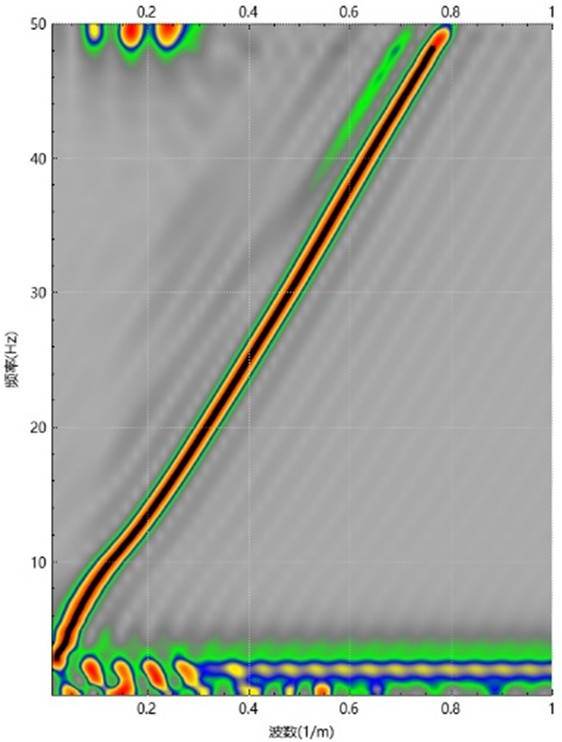

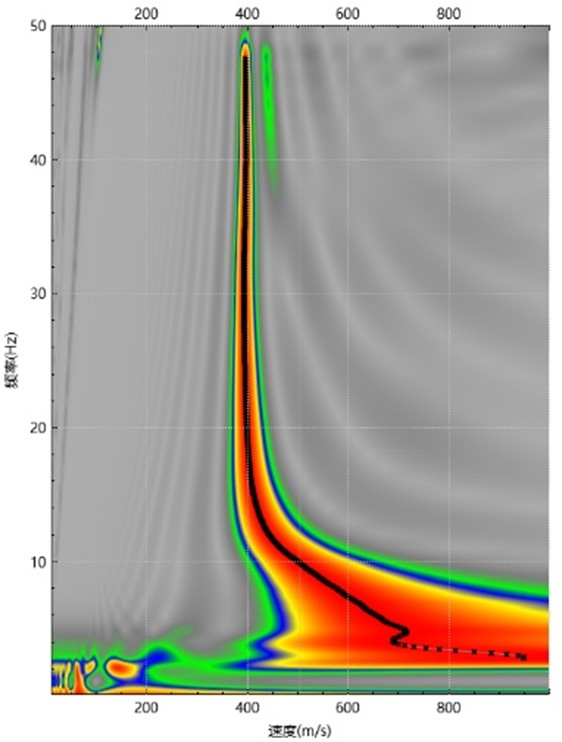

2、可在不同域下拾取频散曲线

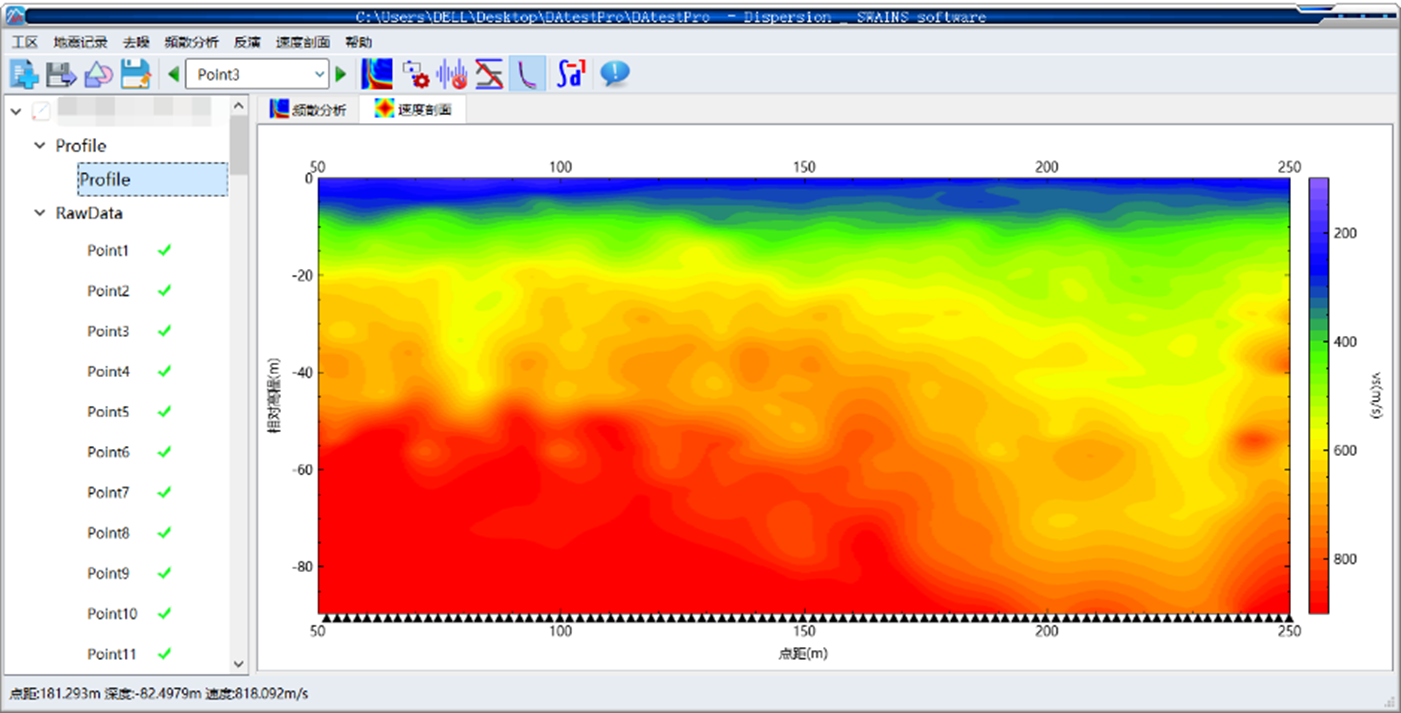

3、迭代反演可得到剪切波速剖面

4、支持主动源和被动源数据的联合处理

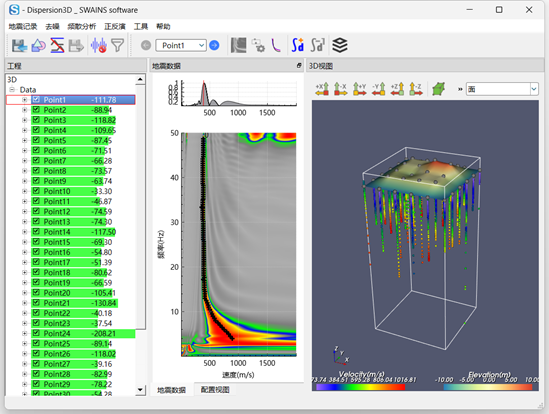

三维频散分析

SWAINS的三维频散分析模块，作为频散分析模块的升级版，不仅提供了频散分析模块的所有功能，而且提供了适应性更强的频散算法、智能选点拆分、频率滤波、批处理等高效处理操作。

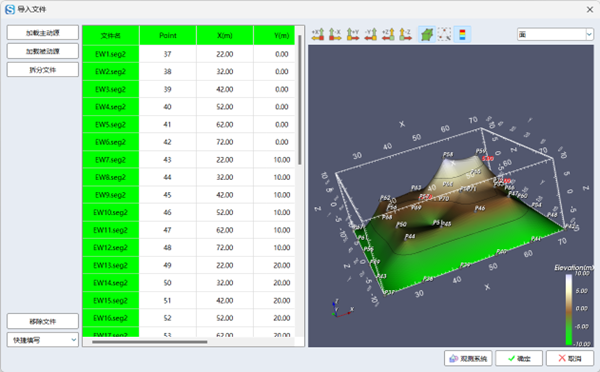

1、观测系统三维呈现

2、半波长反演深度实时显示

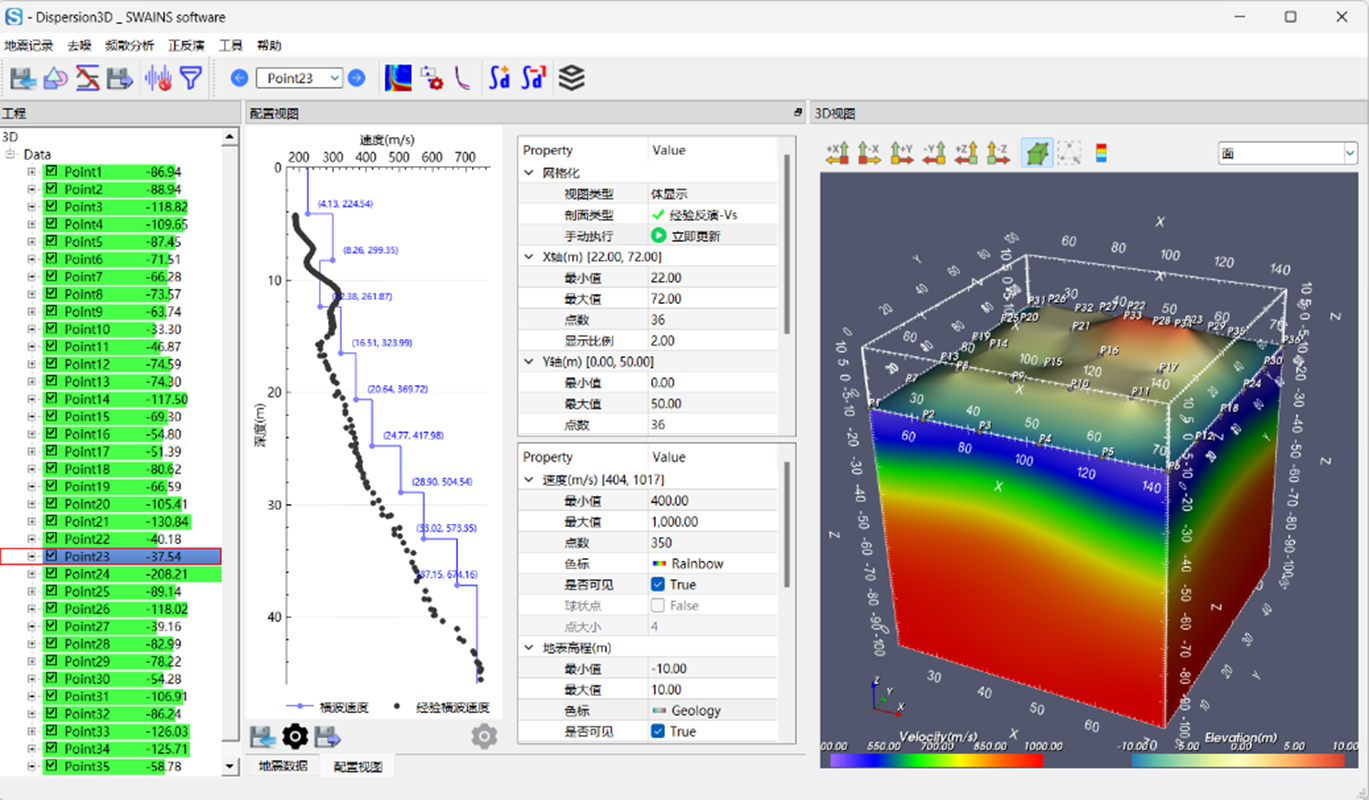

3、视剪切波速度结构三维展示

谱比分析

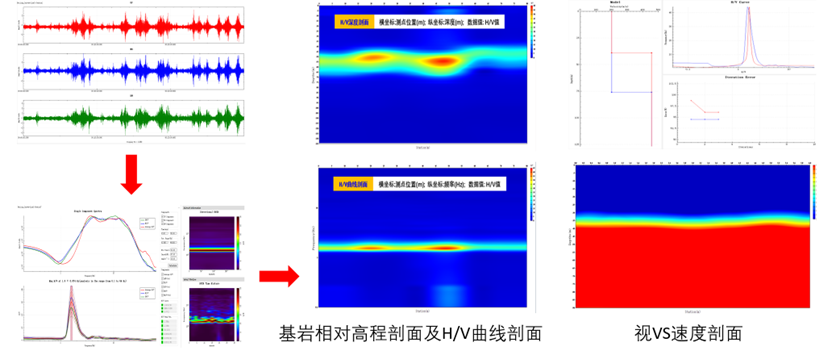

谱比法（H/V或HVSR），常用于工程结构监测、区域调查以及地质基岩勘探等领域。通过三分量地震数据求谱比，寻找区域土层共振频率，再通过半约束经验反演得到H/V(和log(H/V))阻抗剖面，也可通过基于正演算法反演得到视剪切速度结构剖面。SWAINS的H/V模块是一款能把三分量数据处理成可视化地质剖面的软件。H/V曲线结果评判标准直观，H/V结果界面交互操作简单。
