1、EMDesk软件系统 三维电磁勘探数据反演 基于C/S架构 界面简洁友好 功能清晰 客户端（C端） 实现用户的授权登录 项目管理 电磁数据预处理 模型创建 控制参数设置及任务提交等功能 服务器端（S端） 核心程序并行多任务处理 2、应用范围 地面可控源音频电磁法 地面大地电磁测深法 中心回线瞬变电磁法 直流高密度电阻法 中间梯度电阻率法 海洋电磁大地电磁法 海洋可控源电磁法 井地电磁法 跨孔电磁法
联系我们
1、关于我们
吉林金太地球探测技术有限公司成立于2012年，是以电法勘探正演和海量数据反演以及多维地球介质成像解释为核心技术的地球物理计算及服务综合性科研公司。
公司联合吉林大学地球探测科学与技术学院的电法研究组，探索复杂地质背景条件下电磁波的三维传播规律，研究地球地幔至浅地表深度范围内地球介质电阻率的空间分布，揭示从地球动力学到近地表矿产资源勘查的地球物理规律，为地球电磁法勘探技术提供基础计算硬件与软件平台支持，并以提供专业的、具有自主知识产权的软件及其技术服务为特长。
公司目前拥有120核服务器3套，其上正在运行本公司独立开发的先进大型软件系统EMDesk（trEMisSIS子模块）三维电磁勘探计算平台，可以实现三维电磁勘探数据处理、模拟建模、正演模拟、观测系统设计、三维资料的反演以及最终的三维模型成图。目前支持最大的三维模型运算规模为106。
2、EMDesk软件系统
l 三维电磁勘探数据反演 l 基于C/S架构 l 界面简洁友好 功能清晰 l 客户端（C端） l 实现用户的授权登录 项目管理 电磁数据预处理 模型创建 控制参数设置及任务提交等功能 l 服务器端（S端） l 核心程序并行多任务处理 |
|
 |  |

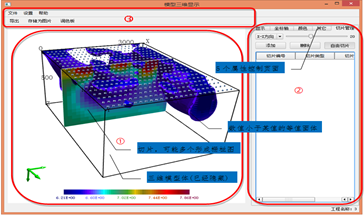

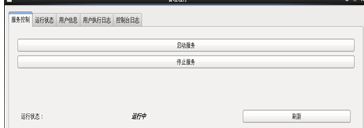

客户端软件界面 | 服务端软件界面 |
3、应用范围（能反演的方法数据）
l 地面可控源音频电磁法 l 地面大地电磁测深法 l 中心回线瞬变电磁法 l 直流高密度电阻法 l 中间梯度电阻率法 l 海洋电磁大地电磁法 l 海洋可控源电磁法 l 井地电磁法 l 跨孔电磁法 |
|
方法 | 序号 | 数据类型 | |
大地电磁测深 | 1 | 全阻抗 | Zxx,Zxy,Zyx,Zyy |
2 | 倾子 | Txy,Tyx | |
3 | 全阻抗+倾子 | Zxx,Zxy,Zyx,Zyy,Txy,Tyx | |
可控源电磁法(广域电磁法) | 1 | 阻抗 | Zxy,Zyx,Zxy+Zyx |
2 | 电场 | Ex,|Ex|,Ey,|Ey|,Ex+Ey | |
3 | 磁场 | Hx,Hy,Hx+Hy | |
4 | 电场+磁场 | Ex+Hy,Ex+Hy+Ey+Hx | |
可反演的主流电磁技术多种数据类型
4、核心技术

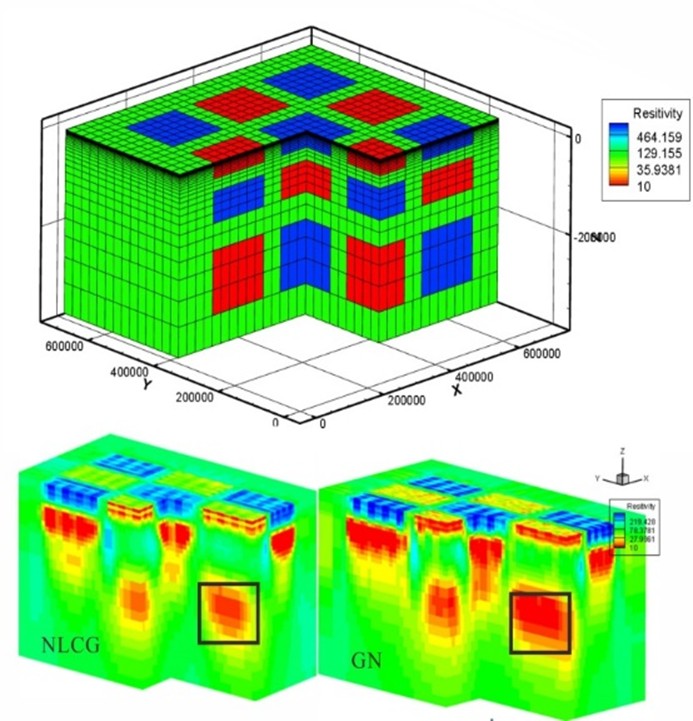

三维正演模拟 模型空间压缩技术 交错网格有限差分技术 起伏地表条件 三维反演技术 非线性共轭梯度法 有限内存拟牛顿法 高斯牛顿法 |
|
5、辅助技术
（1）模型约束 交互建模 可将已有地质信息融入到反演结果中 （2）并行加速 多线程并行运算技术 同时加速正演和反演 （3）云计算 支持多用户并发处理 远程数据处理 任务运行状态随时掌控 运行结果实时管理 （4）数据编辑技术 友好的UI界面 EMDesk特有的复数据处理技术 |
|

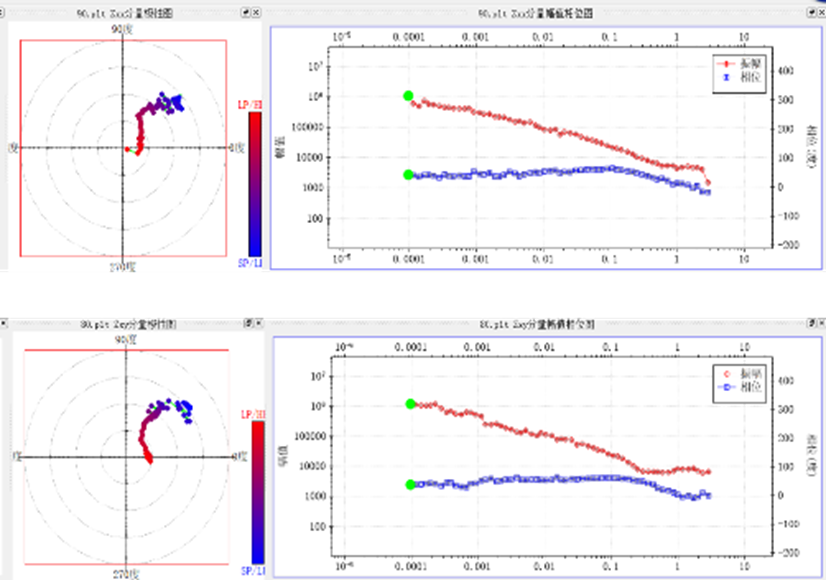

Nyquist辅助的复数据处理技术 |
6、数据处理服务
我们的目标 分享最新的电磁勘探技术；实现资料处理水平跨越 陈旧大地电磁资料的数据处理和三维反演 老的可控源资料重新带源反演 过去单条大地电磁 可控源等资料的重新处理 新采集数据的三维反演 DIY三维反演你的数据 |
|

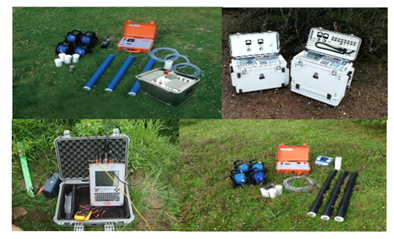

硬件设备 GDP-32II V5-2000 V8 LEMI系列 高密度电法仪 NZ-24工程地震仪 地质雷达 ENVI磁力仪 RTK 重力仪 天然面波仪 ABEM地震仪 综合测井仪
工程案例
新建铁路牡丹江至佳木斯客运专线初测工程物探勘察(AMT+瞬态面波+微动)
宿迁市活动断层探测与地震危险性评价项目（MT+AMT）
新疆哈密市博伦矿业白山泉矿区地下水调查可控源勘查（CSAMT）
沈阳至白河高速铁路物探勘察（CSAMT+AMT+折射+面波）
乔家窑-西衙前一带深部水文地质结构可控源音频大地电磁测深勘查
 |

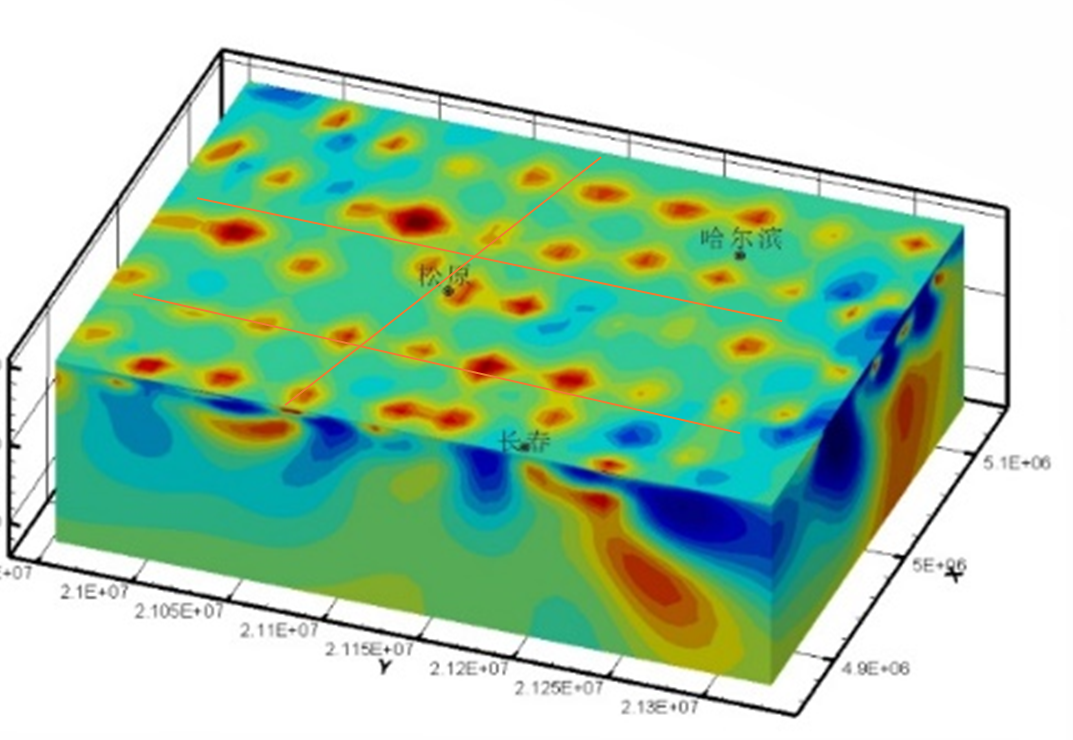

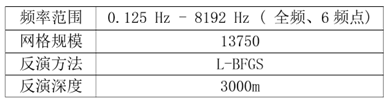

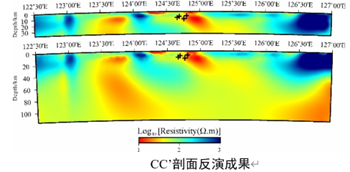

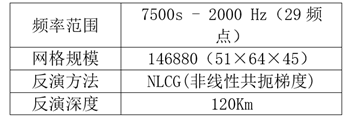

案例1. 超深大地电磁反演的典型应用

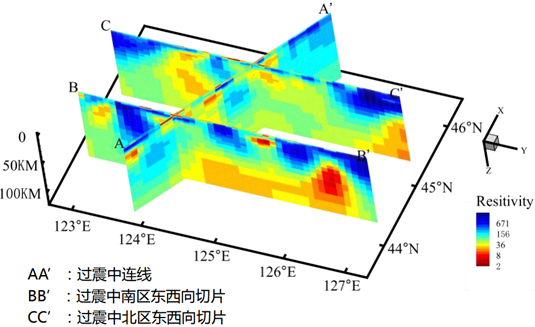

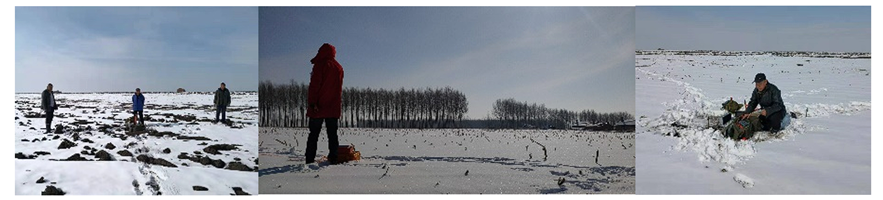

案例特点 宽频大地电磁+长周期大地电磁三维数据 全阻抗数据参与计算 非线性共轭梯度/高斯牛顿三维反演 目的 研究松原地区深部结构 探索松原地震成因 反演结果
|
|
|
|
| |

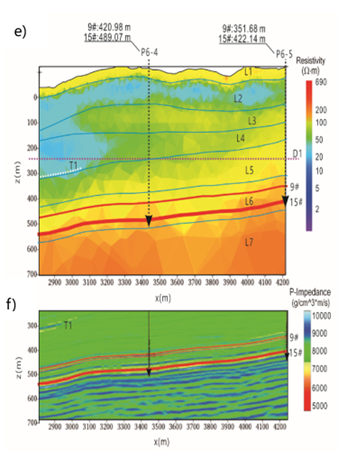

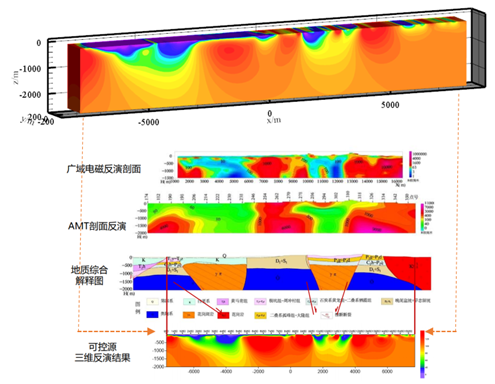

案例2. 可控源电磁法（广域电磁法）剖面三维反演
案例特点 反演电场振幅+相位数据 带源的三维可控源反演技术、非大地电磁反演技术 单条剖面三维反演 目的 测试单剖面三维反演优势、划分推断断裂构造、圈定岩体范围 工作布置 广域可控源探测、点距100m、FC1线长15.4km、源长1.4km、收发距8km 反演结果
|
|

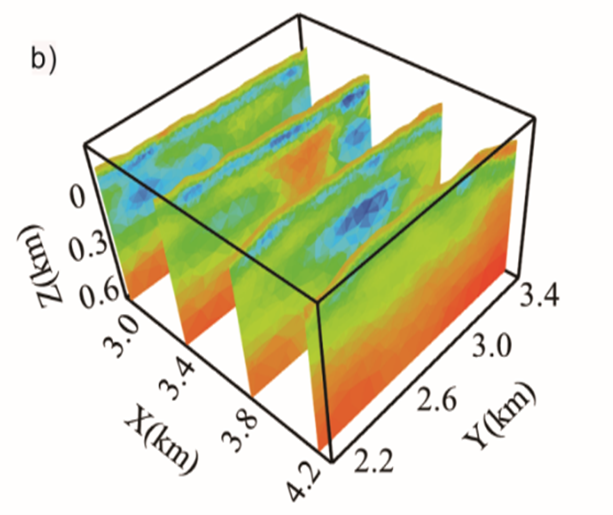

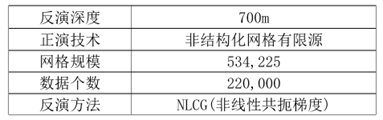

案例3. 大定源回线瞬变电磁三维反演
案例特点 大定源回线瞬变电磁数据反演、考虑回线边缘效应 多框同时反演、地下异常三维结构更加完整 目的 含水层及煤矿陷落区预测 工作布置 16个发射框覆盖全区 线框500m500m 1296测点 0.1ms至10ms共29道 |
|
反演结果
|
|
|
|

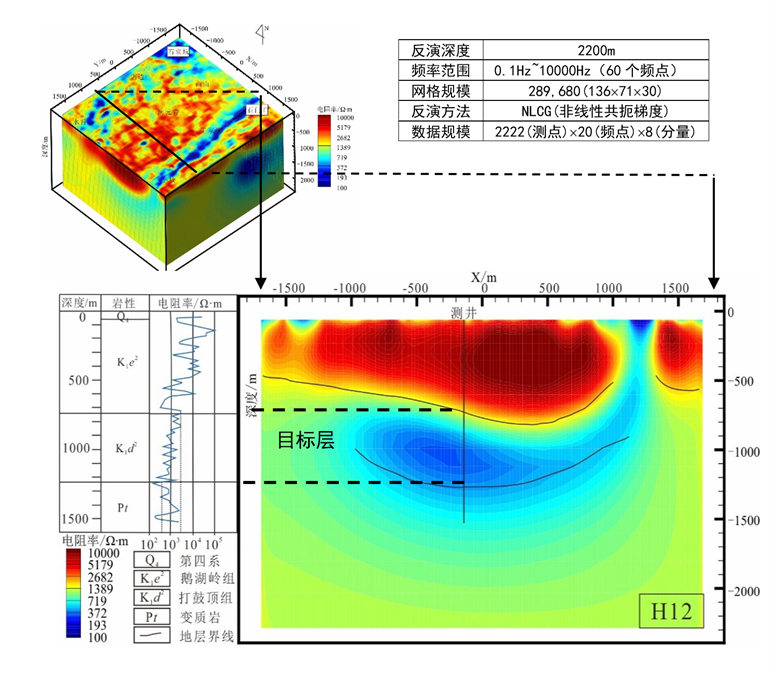

案例4. 密集AMT数据三维反演
案例特点 大面积高密度三维数据 低质量数据的Nyquist数据编辑 目的 测区的深部结构 工作布置 测区面积16Km2、35条测线、线距100m、点距50m、2222个超多测点 |
|
反演结果
| |

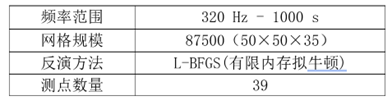

案例5. 大尺度宽频大地电磁三维反演
案例特点 大尺度宽频带大地电磁数据 EMiX 410仪器观测 目的 岩浆传输系统探测 工作布置 39个测点、阵列式测点 0.5°、加密测点约 12 km 反演结果
|
|
火山深部电性结构 | |
案例6. 老旧可控源电磁勘探数据三维反演

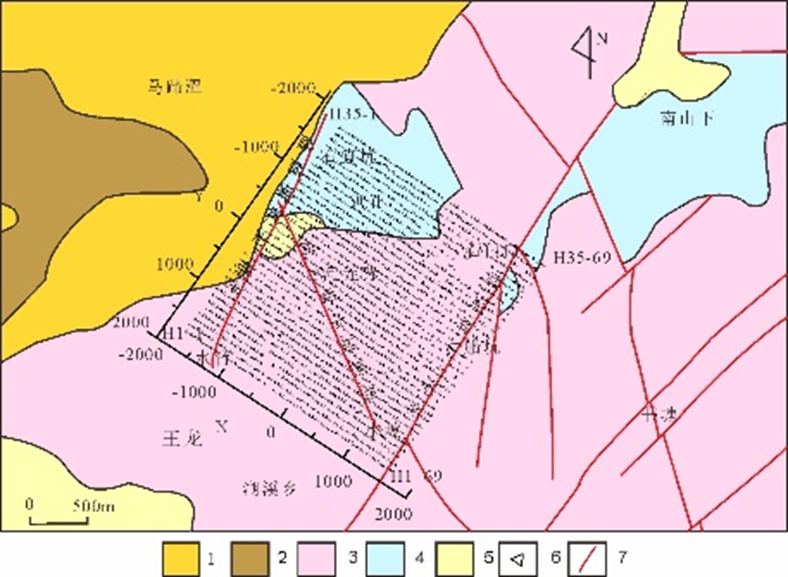

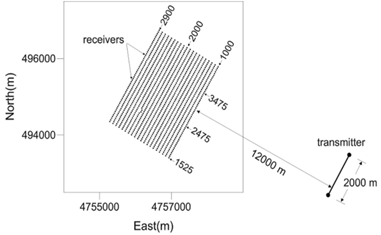

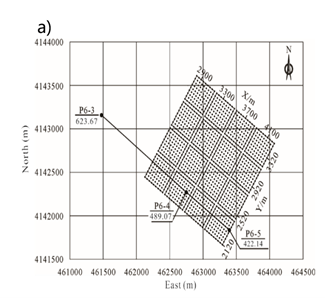

案例特点 老旧资料的三维再处理、频率优化反演 目的 成矿靶区 工作布置 20条测线共2121个测点、点距50 m 、测线距离 200m 、收发距离>12km 反演结果
|
|

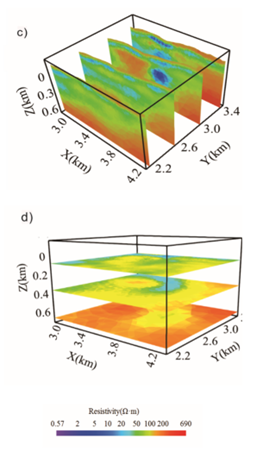

(a)-(b) CSMAT频率优化三维反演 (c)-(d) CSMAT三维反演 | |
电极电缆

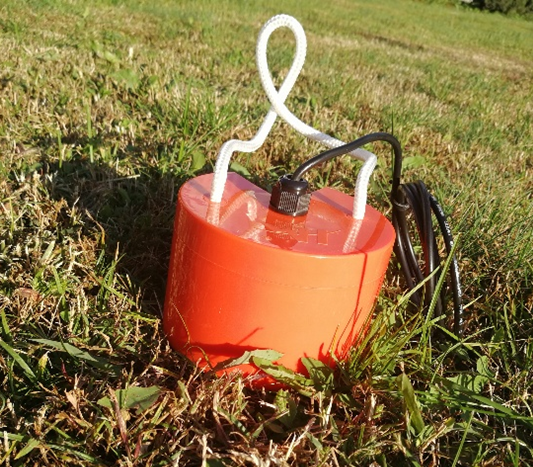

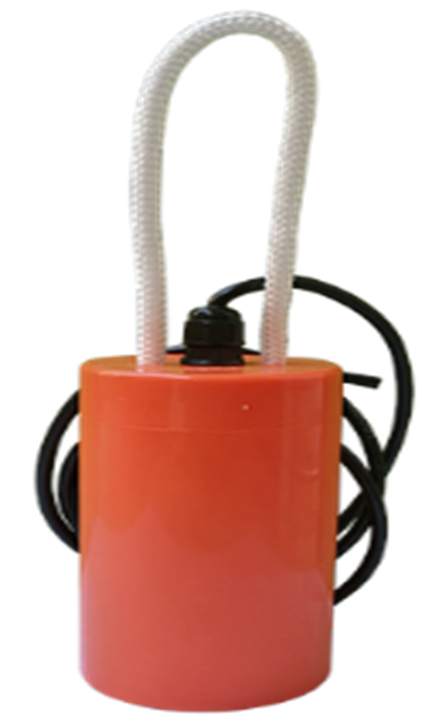

NP-60Plus 高稳定度不极化电极 最新的密封防水技术、防冻导线 技术参数 极差<±1.0mV(24小时) 直径6cm 高度12cm 重量约 250g 适用范围 常规电法 大功率激电 自然电位观测 可控源 音频大地电磁测深 宽频大地电磁 NP-120Pro 超稳定度不极化电极 先进的复合腔体结构专利技术 技术参数 24小时极差 <±0.5mv>6年 直径12cm 高度10cm 重量约750g 适用范围 地电观测 长周期大地电磁观测 大地电磁观测 其它对电极极差稳定性要求非常挑剔的应用 |
|
|
|

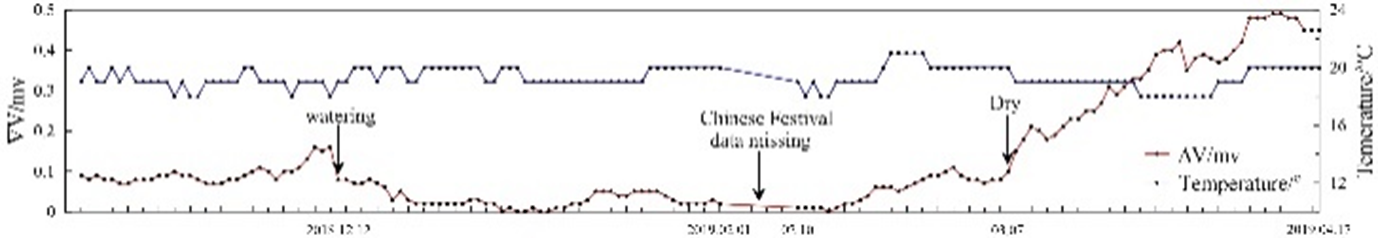

测试稳定度曲线 | |
| |

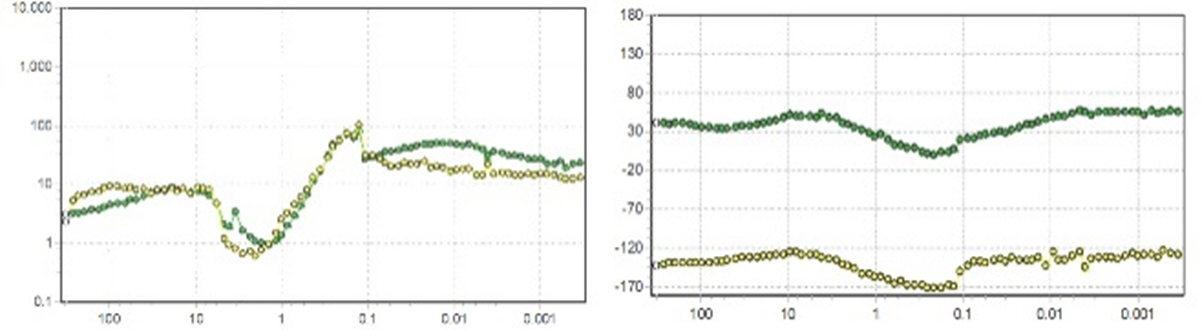

实测的视电阻率和相位曲线 |
